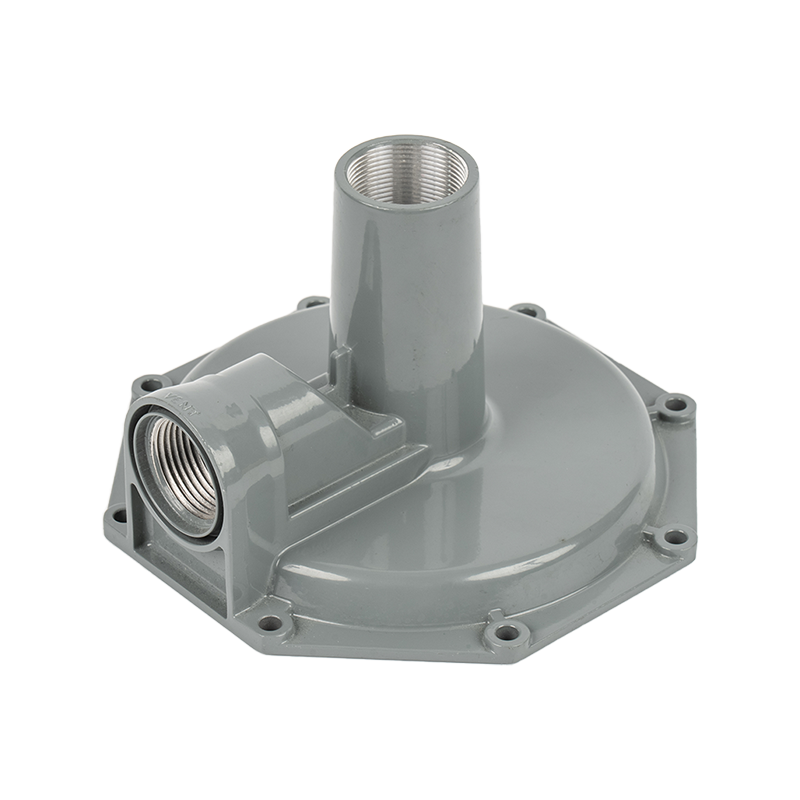

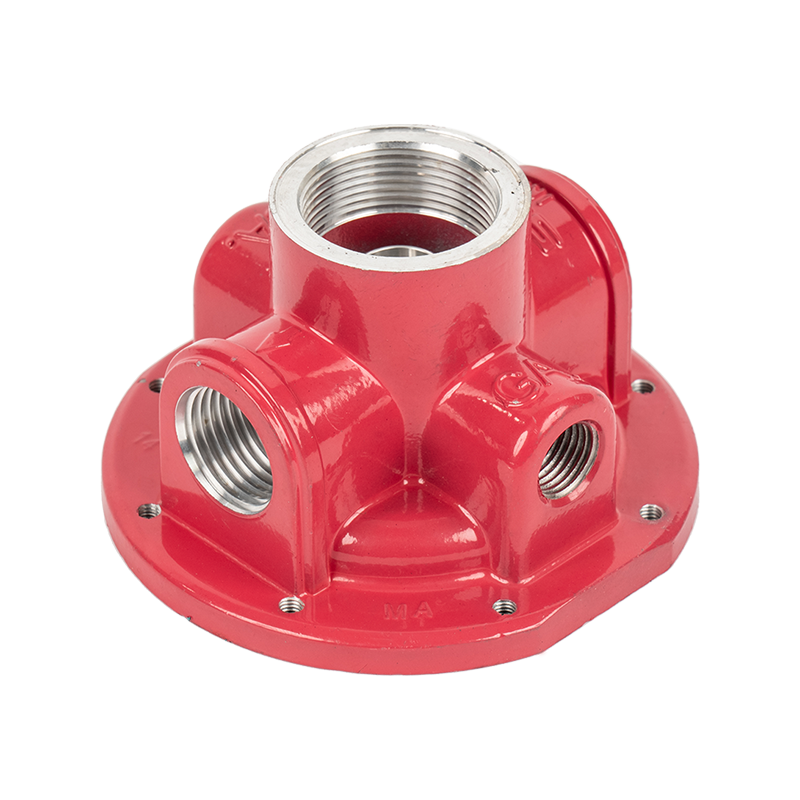

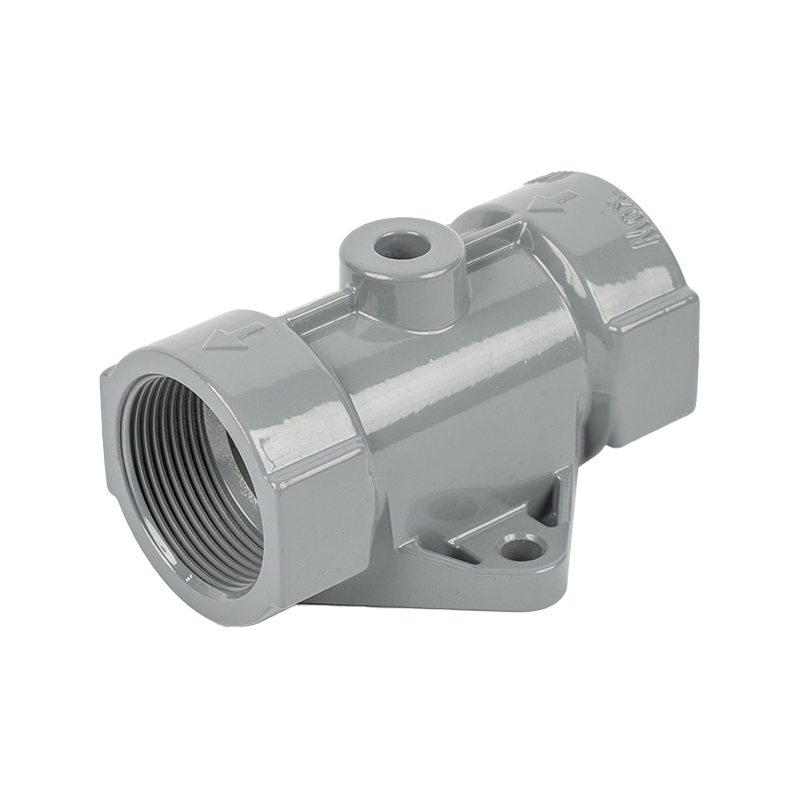

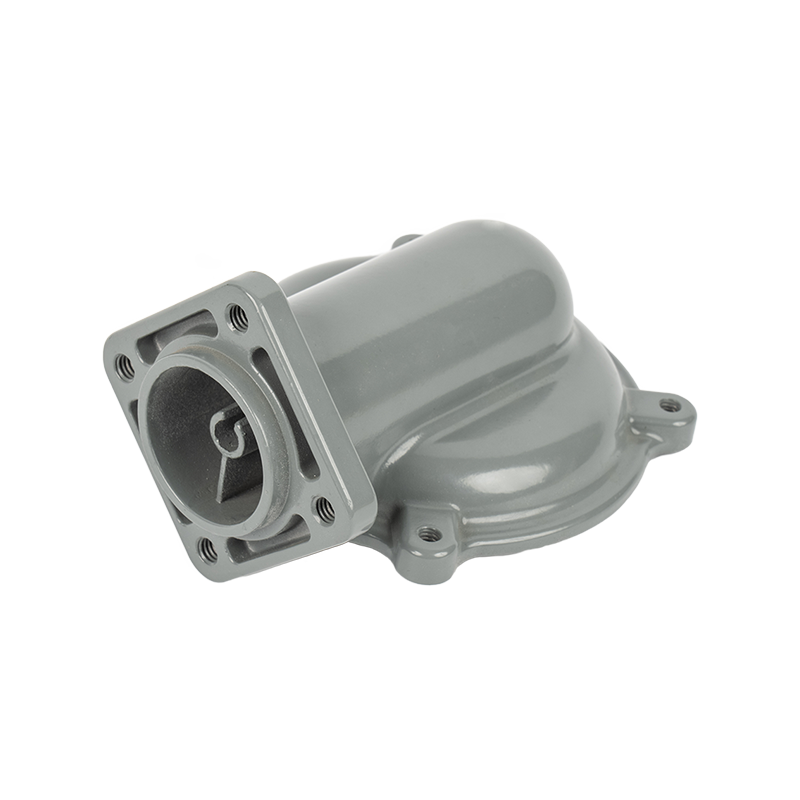

A válvula reductora de presión (PRV) de aluminio de alta resistencia es un dispositivo de control de flujo de precisión diseñado para reducir automáticamente la presión de suministro aguas arriba a una presión de trabajo estable y predeterminada aguas abajo, independientemente de las fluctuaciones en las condiciones de entrada o la demanda de flujo. A diferencia de sus contrapartes convencionales de latón o acero inoxidable, estas válvulas se fabrican con aleaciones de aluminio de grado aeroespacial o industrial, combinando robustez mecánica con un peso de componente dramáticamente reducido.
El principio de funcionamiento central se basa en un conjunto de pistón o diafragma cargado por resorte. La presión aguas abajo actúa contra el diafragma; cuando excede el punto de ajuste del resorte, el asiento de la válvula principal se cierra proporcionalmente, restringiendo el flujo hasta que se restablece el equilibrio. Este comportamiento de autorregulación es completamente mecánico y no requiere energía externa, lo que lo hace inherentemente confiable en instalaciones remotas o de seguridad crítica.
La construcción de aluminio presenta un conjunto convincente de compensaciones. La densidad del material es aproximadamente un tercio de la del acero, lo que permite a los ingenieros especificar PRV en conjuntos sensibles al peso (herramientas neumáticas portátiles, equipos de apoyo en tierra para aviones, colectores de riego livianos y sistemas de fluidos alimentados por baterías) sin sacrificar la integridad de retención de presión.
El mercado de PRV de aluminio se ha expandido considerablemente a medida que las industrias de energía de fluidos, procesos y HVAC buscan componentes que cumplan con presupuestos de peso más ajustados y al mismo tiempo se ajusten a estándares ambientales y de presión cada vez más exigentes. Comprender las dimensiones metalúrgicas, mecánicas y de aplicación de estas válvulas es esencial para los ingenieros, especialistas en adquisiciones y profesionales de mantenimiento que las especifican o administran.
Selección de aleaciones y consideraciones metalúrgicas
No todo el aluminio es igual. Los cuerpos PRV de aluminio de alta resistencia generalmente se funden o mecanizan a partir de una de tres familias de aleaciones, cada una optimizada para una combinación diferente de resistencia, maquinabilidad y resistencia a la corrosión.
Aleaciones de la serie 2000 (con cojinetes de cobre)
2024-T4 y 2024-T351 son caballos de batalla de aplicaciones estructurales y de sujeción aeroespaciales. Su alta resistencia a la tracción (470–485 MPa máxima) proviene del endurecimiento por precipitación del cobre. Sin embargo, el contenido de cobre reduce la resistencia inherente a la corrosión, por lo que los cuerpos PRV de la serie 2000 generalmente reciben recubrimientos de óxido anódico o tratamientos de conversión de cromato cuando se usan en ambientes húmedos o químicamente agresivos.
Aleaciones de la serie 6000 (magnesio-silicio)
6061-T6 es la aleación más especificada para carcasas PRV mecanizadas. Con una resistencia a la tracción de aproximadamente 310MPa y una excelente soldabilidad, ofrece un perfil equilibrado: lo suficientemente fuerte para servicio de presión moderada (hasta 10–25 bar en la mayoría de los diseños comerciales), naturalmente resistente a la corrosión en medios neutros y fácilmente mecanizado para lograr las estrechas tolerancias de rosca requeridas para la geometría del asiento de la válvula. La anodización a 10–25 µm proporciona dureza superficial adicional y protección contra el desgaste.
Aleaciones serie 7000 (con rodamientos de zinc)
7075-T651 Ofrece la mayor resistencia de cualquier aleación de aluminio forjado común (503MPa máxima), acercándose al límite elástico del acero dulce. Los fabricantes de PRV recurren al 7075 cuando las presiones de entrada superan los 70 bar o cuando la válvula debe soportar una carga de fatiga mecánica significativa, como en los circuitos hidráulicos móviles sujetos a golpes y vibraciones. La compensación es una menor tenacidad a la fractura y una menor susceptibilidad al agrietamiento por corrosión bajo tensión en entornos con alto contenido de cloruro, lo que requiere una cuidadosa protección de la superficie y una revisión del diseño.
| aleación | Resistencia a la tracción | Fuerza de producción | Densidad (g/cm³) | Aplicación típica |
|---|---|---|---|---|
| 6061-T6 | 310 MPa | 276MPa | 2.70 | PRV neumáticas e hidráulicas de baja presión de uso general |
| 2024-T351 | 483 MPa | 345MPa | 2.78 | Sistemas de fluidos aeroespaciales, equipos portátiles de apoyo en tierra. |
| 7075-T651 | 503 MPa | 434MPa | 2.81 | Circuitos hidráulicos de alta presión, maquinaria móvil. |
| A380 (fundido a presión) | 324 MPa | 159MPa | 2.74 | Componentes neumáticos comerciales de gran volumen, PRV de riego |
Los materiales del sello y de los componentes internos deben seleccionarse para complementar el cuerpo de aluminio. Resortes de acero inoxidable (grado 302 o 316), vástagos de pistón inoxidables o recubiertos de PTFE y diafragmas de elastómero de NBR, EPDM o FKM son combinaciones estándar. La compatibilidad galvánica entre el cuerpo de aluminio y cualquier pieza interna ferrosa o de aleación de cobre se gestiona mediante anodizado, revestimientos protectores o aisladores dieléctricos cuando sea necesario.
Atributos clave de rendimiento
Reducción de masa
Las PRV de aluminio pueden pesar entre un 60 % y un 70 % menos que las válvulas equivalentes de acero inoxidable, lo que permite realizar conjuntos de colectores compactos en sistemas aeroespaciales, robóticos y de energía hidráulica portátiles.
Rango de presión
Las PRV de aluminio comerciales cubren de 0 a 10 bar (neumáticas) hasta 350 bar (7075 unidades hidráulicas). Los puntos de ajuste ajustables suelen ser de ±1 a 3 % de la presión de salida nominal en condiciones de flujo en estado estacionario.
Resistencia a la corrosión
El 6061 anodizado duro ofrece un excelente rendimiento en agua dulce, aire comprimido, gases inertes y medios petrolíferos ligeros. Incompatible con soluciones alcalinas fuertes (pH >11) o disolventes clorados.
Tolerancia de temperatura
Rango de servicio típico: −40 °C a 120 °C (limitado por elastómero). Los materiales de diafragma de alta temperatura (FKM) empujan el límite superior a 175 °C para aplicaciones de procesos específicos.
Coeficiente de flujo (Cv)
El tamaño del cuerpo y la geometría del asiento determinan el Cv. La maquinabilidad del aluminio permite a los fabricantes mantener tolerancias de diámetro ajustadas, entregando valores de Cv predecibles desde tan solo 0,3 (miniatura) a 30 (modelos DN50).
Ciclo de vida
Las PRV de aluminio bien diseñadas soportan entre 1 y 5 millones de ciclos de presión en servicio neumático. La vida a fatiga en aplicaciones hidráulicas de alta frecuencia se valida mediante pruebas en banco según ISO 10771-1.
Características de diseño y tipos de construcción
Las PRV de aluminio de alta resistencia están disponibles en dos tipos de construcción principales, cada uno de ellos adecuado para un régimen de flujo y presión distinto.
Diseño de acción directa (resorte sobre diafragma)
En una PRV de acción directa, la presión aguas abajo actúa directamente debajo del diafragma, oponiéndose a un resorte de compresión ajustable encima de él. Cuando cae la presión de salida, el resorte abre el orificio principal; La presión creciente comprime el resorte para cerrarlo. Este diseño es intrínsecamente simple (pocas piezas móviles, envoltura compacta, bajo costo) pero exhibe una característica "caída" : la presión de salida cae ligeramente a medida que aumenta el flujo, porque el resorte debe comprimirse más para mantener el equilibrio de fuerzas a velocidades de flujo más altas. Es típica una caída del 5 al 15%. Las PRV de aluminio de acción directa son ideales para herramientas neumáticas, regulación de aire en el punto de uso y líneas de instrumentación de bajo flujo.
Diseño operado por piloto
Las PRV de aluminio operadas por piloto utilizan una pequeña válvula piloto de acción directa para detectar la presión de salida y modular un pistón o diafragma principal más grande. El circuito piloto amplifica la señal de control, reduciendo la caída a menos del 1% y permitiendo una regulación estable en amplios rangos de flujo. Esta arquitectura se adapta a líneas de procesos industriales, sistemas neumáticos de alto flujo y aplicaciones donde la precisión del punto de ajuste es fundamental. La etapa piloto adicional aumenta ligeramente la longitud de la carrocería y el costo, pero mejora sustancialmente la precisión de la regulación.
Tratamientos superficiales que prolongan la vida útil
El aluminio en bruto, si bien está naturalmente protegido por una fina película de óxido, se beneficia significativamente de los tratamientos superficiales de ingeniería en aplicaciones de válvulas:
- Anodizado tipo II (5–10 µm): Mejora la resistencia cosmética a la corrosión y proporciona una superficie químicamente adherible para selladores y lubricantes. Apto para servicio neumático interior.
- Anodizado duro tipo III (25–50 µm): Produce una superficie dura como la cerámica (400–600 HV) que resiste la erosión de los medios de alta velocidad y el desgaste mecánico de los contactos deslizantes del pistón. Preferido para PRV hidráulicas y neumáticas de ciclo alto.
- Recubrimiento de conversión de cromato (Alodine/Alochrome): Agrega protección galvánica y actúa como una capa de adhesión de imprimación para superficies exteriores pintadas o con recubrimiento en polvo. Común en aplicaciones aeroespaciales y de defensa.
- Anodizado impregnado de PTFE: Reduce la fricción en las superficies deslizantes (orificios del pistón, roscas de ajuste), mejorando la repetibilidad del punto de ajuste y reduciendo la fuerza de ruptura durante la vida útil.
- Niquelado electrolítico (ENP): Aplicado a asientos de válvulas y superficies de desgaste de pistones donde la dureza del aluminio es insuficiente; Proporciona una superficie de 500 a 600 HV sin comprometer las propiedades de la aleación en masa.
Aplicaciones industriales
La ventaja de peso-resistencia de las PRV de aluminio de alta resistencia ha impulsado su adopción en una amplia gama de sectores, cada uno de los cuales explota una faceta diferente de las propiedades del material.
Aeroespacial y Defensa
Los sistemas hidráulicos y neumáticos de las aeronaves operan bajo estrictos presupuestos de peso donde cada gramo importa. Las PRV de aluminio regulan las líneas de suministro de presurización de la cabina, los circuitos del actuador del tren de aterrizaje y las redes de aire de purga del sistema de control ambiental (ECS). 2024-T351 y 7075-T651 Se prefieren las aleaciones, con superficies que cumplan con las especificaciones de anodizado MIL-A-8625 Tipo III. Los PRV en estas aplicaciones deben pasar pruebas de calificación de vibración y choque según MIL-STD-810 para garantizar la estabilidad del punto de ajuste bajo cargas envolventes de vuelo.
Neumática industrial y automatización de fábricas
Los sistemas de aire comprimido en las plantas de fabricación utilizan PRV de aluminio (a menudo con cuerpo 6061-T6) en cada entrada de la máquina para reducir la presión del cabezal (normalmente de 8 a 10 bar) a la presión de trabajo de la herramienta o del actuador (4 a 6 bar). El peso liviano simplifica la integración en conjuntos modulares FRL (filtro-regulador-lubricador) y la conductividad térmica del aluminio ayuda a disipar el calor generado durante eventos de reducción de presión de alto flujo, manteniendo puntos de ajuste consistentes durante ciclos de trabajo intensivos.
Equipos portátiles y móviles
Los martillos neumáticos, los generadores portátiles, los equipos de buceo y los sistemas de fluidos montados en vehículos se benefician de la masa reducida del PRV de aluminio. Una PRV basada en 6061 puede pesar entre 180 y 250 g, mientras que una válvula de acero inoxidable equivalente superaría los 500 g, una diferencia significativa en equipos portátiles o de mochila donde la fatiga del operador es una consideración de seguridad.
Riego y Gestión del Agua
Las PRV de aluminio fundido A380 se utilizan ampliamente en sistemas de riego por goteo y microaspersión agrícolas para mantener una presión uniforme en el emisor en todas las variaciones topográficas. La resistencia del aluminio a las incrustaciones de carbonato de calcio (en relación con el latón en los suministros de agua con alto contenido de carbonatos) y su costo competitivo por unidad lo convierten en el material elegido en los colectores de distribución de riego de alto volumen. Las presiones de salida normalmente se establecen en el rango de 1,5 a 2,5 bar para optimizar los emisores.
Sistemas de hidrógeno y combustibles alternativos
Las aplicaciones emergentes de energía limpia (vehículos con pilas de combustible de hidrógeno, circuitos de equilibrio de plantas de plantas de electrólisis y estaciones dispensadoras de gas natural comprimido (GNC)) han creado una demanda de PRV de aluminio compatibles con el servicio de gas hidrógeno. La fragilización por hidrógeno es una preocupación para las aleaciones de alta resistencia: las aleaciones de la serie 7000 requieren un tratamiento térmico cuidadoso y protocolos de pasivación de la superficie, mientras que 6061-T6 exhibe una resistencia aceptable a presiones inferiores a 70 bar. Esta es un área activa de trabajo de calificación de materiales en toda la industria.
Los PRV de aluminio generalmente no son adecuados para ácidos fuertes, soluciones de limpieza alcalinas (pH >11) o medios clorados agresivos. En estos casos, los cuerpos de aluminio revestidos de PTFE o las selecciones de aleaciones alternativas deben revisarse con el fabricante de la válvula antes de especificar las especificaciones.
Cómo seleccionar el PRV de aluminio adecuado
La selección correcta de PRV requiere una evaluación sistemática de los parámetros del sistema y de la aplicación. Los ingenieros deben analizar las siguientes consideraciones en orden:
- Defina el rango de presión de entrada y salida: Confirme la presión de entrada máxima (P1 máx) y el rango de punto de ajuste de salida requerido. Verifique que la presión de entrada nominal de la válvula exceda P1 máx en al menos un 10 % a un 20 % para un margen de seguridad.
- Calcule el coeficiente de flujo requerido (Cv): Determine la demanda de flujo máximo del sistema (l/min o SCFM) y utilice las tablas de tamaños de Cv del fabricante para seleccionar el tamaño de cuerpo adecuado. El tamaño insuficiente provoca una alta caída de presión e inestabilidad; El sobredimensionamiento reduce la precisión de la regulación en flujos bajos.
- Especifique la compatibilidad de fluidos: Confirme que el medio del proceso sea compatible con la aleación elegida, los elastómeros del sello y el material del resorte. Obtenga hojas de datos de compatibilidad de materiales para medios no estándar.
- Evaluar rango de temperatura: Seleccione materiales de sellado de elastómero (NBR, EPDM, FKM, FFKM) según la temperatura combinada del fluido y la temperatura ambiente. El aluminio anodizado duro conserva sus propiedades mecánicas hasta 175 °C; Los elastómeros suelen ser el componente limitante.
- Elija el tipo y tamaño de conexión: Están disponibles conexiones de rosca NPT, BSPP o métrica de ⅛" a 2" (DN6 a DN50); Las variantes de montaje en colector y de inserción se adaptan a conjuntos neumáticos modulares.
- Revisar los requisitos de certificación y cumplimiento: Las aplicaciones pueden requerir la marca CE (PED 2014/68/EU), el reconocimiento UL, la certificación CSA o el cumplimiento de las directivas ATEX/IECEx para uso en áreas peligrosas.
- Evaluar las necesidades ambientales y de tratamiento de superficies: Los ambientes exteriores, marinos o de lavado requieren anodizado Tipo III o recubrimientos protectores adicionales. Especifique la clase de protección IP (IP65 o superior) para protección contra el ingreso de polvo y humedad cuando corresponda.
Instalación, mantenimiento y vida útil
Las PRV de aluminio requieren prácticas de mantenimiento sencillas pero consistentes para ofrecer su vida útil nominal.
Mejores prácticas de instalación
Instale la válvula en la orientación especificada por el fabricante (normalmente flecha de flujo horizontal o vertical hacia arriba). Asegúrese de que el suministro de entrada esté limpio y seco; los sistemas de aire comprimido deben incluir un filtro separador o un filtro coalescente aguas arriba del PRV para evitar la entrada de partículas o humedad, lo que degrada las superficies del asiento y la integridad del diafragma. Se debe aplicar cinta de teflón o compuesto sellador de roscas con moderación a las roscas NPT/BSPP para evitar el bloqueo hidráulico en el circuito piloto de los diseños operados por piloto.
Intervalos de inspección periódica
En el servicio de aire comprimido limpio, las PRV de aluminio 6061 normalmente funcionan sin mantenimiento durante 18 a 24 meses. En entornos contaminados, con mucha humedad o químicamente activos, es prudente realizar una inspección trimestral. Los puntos de inspección incluyen: verificación del punto de ajuste de la presión de salida (usando un manómetro calibrado), integridad del sello del diafragma o del pistón (verificada observando la deriva de presión a flujo cero) e inspección visual del exterior del cuerpo para detectar corrosión, particularmente en las conexiones roscadas donde pueden existir pares galvánicos.
Modos de falla comunes y remediación
Arrastramiento (derivación del punto de ajuste): Generalmente indica fatiga del resorte o deformación por compresión del elastómero. Recalibrar; reemplace el conjunto de resorte o diafragma si la deriva excede ±5% del punto de ajuste. Parloteo: Oscilación rápida del asiento de la válvula, causada por una válvula de tamaño insuficiente para la demanda de flujo, picos excesivos de presión de entrada o superficies del asiento contaminadas. Limpiar el asiento; considere agregar amortiguación de entrada o reemplazarla con una válvula más grande. Fuga interna (llanto): Asiento desgastado o diafragma dañado; reemplace los componentes de sellado utilizando el kit de reparación del fabricante. Los asientos de aluminio con niquelado no electrolítico suelen ser reparables en campo; Los asientos de aluminio desnudos pueden requerir reemplazo de la carrocería si la erosión avanza.
