Fabricantes de carcasas de aluminio fundido personalizadas

El papel fundamental de las carcasas metálicas en la industria moderna

En el panorama en rápida evolución de la fabricación industrial global, la protección de unidades de control electrónico sensibles, motores de alto par y sistemas neumáticos de precisión se ha vuelto primordial. Los recintos sirven como barrera defensiva principal contra impactos mecánicos, contaminantes ambientales y fluctuaciones térmicas extremas. La elección del material de ingeniería y la metodología de fabricación rige directamente la vida útil operativa y la confiabilidad de los componentes internos, transformando lo que solía ser una simple caja protectora en un componente crítico de la arquitectura del sistema.

Para aplicaciones de alto rendimiento, las alternativas históricas como la fabricación de plásticos o láminas de metal a menudo se quedan cortas bajo tensiones mecánicas severas o cargas térmicas intensas. Esto ha llevado a los sectores de ingeniería globales a depender en gran medida de carcasas de aluminio avanzadas. Dentro de este dominio, dos categorías principales de fabricación dominan las estrategias de producción: estándar carcasa de aluminio fundido y alta presión carcasa de aluminio fundido a presión . Seleccionar entre estas metodologías requiere una comprensión integral del volumen de producción, las restricciones dimensionales y los requisitos de densidad del material.

Para contextualizar estos estándares de fabricación, las instalaciones de producción de élite deben mantener marcos de calidad rigurosos para satisfacer las demandas del mercado internacional. Por ejemplo, NINGBO CHIP MACHINERY CO., LTD. opera dentro de una instalación de producción avanzada de 5000 metros cuadrados, respaldada por las certificaciones del sistema ISO 9001:2015 e IATF 16949:2016. Estos estrictos sistemas de gestión de calidad industrial y automotriz garantizan que los gabinetes metálicos exhiban la uniformidad microestructural necesaria para sobrevivir en entornos operativos peligrosos, de alta vibración o de servicio pesado en los mercados globales.

Para ayudar a los gerentes de adquisiciones y a los ingenieros mecánicos a alinear los criterios de diseño con la metodología de fundición adecuada, la siguiente tabla proporciona una comparación del rendimiento técnico entre las técnicas de fundición estándar y la fundición a presión de precisión a alta presión.

Tecnologías fundamentales: Ingeniería de gabinetes de aluminio fundido

Comprensión del espectro de fundición de aluminio

La arquitectura de fabricación detrás de un estándar carcasa de aluminio fundido Normalmente utiliza métodos impulsados por gravedad o de baja presión, como la fundición en arena o la fundición a la cera perdida en molde permanente. Estos procesos destacan cuando se fabrican tiradas de producción de volumen bajo a medio o cuando se crean recintos masivos y de paredes gruesas para maquinaria industrial pesada. La fundición en arena utiliza mezclas de arena refractaria para formar moldes, acomodando cortes externos complejos y dimensiones volumétricas extremadamente grandes que serían prohibitivas en términos de costos o mecánicamente imposibles de procesar mediante moldes automatizados.

La fundición por gravedad se basa estrictamente en la fuerza gravitacional natural para atraer la aleación de aluminio fundido hacia la cavidad del molde de acero o hierro. Esta velocidad de llenado más lenta en comparación con los sistemas de alta presión minimiza la turbulencia del fluido, lo que permite que los gases escapen de manera eficiente y lo hace muy adecuado para componentes estructurales donde se necesitan secciones transversales gruesas para soportar altas cargas mecánicas.

La ciencia de la precisión: tecnología de carcasa de aluminio fundido a presión

Para aplicaciones industriales de alta precisión y gran escala, la fundición a presión de alta presión (HPDC) representa el pináculo de la fabricación automatizada. La fabricación de un alto rendimiento. carcasa de aluminio fundido a presión Implica inyectar una aleación de aluminio fundido en la cavidad de un molde de acero endurecido para herramientas bajo una presión hidráulica extrema, que a menudo supera los 100 MPa. Esta tremenda fuerza impulsa el metal fundido hacia geometrías increíblemente complejas y de paredes delgadas con precisión micrométrica, congelando instantáneamente el metal en su forma neta final.

Este mecanismo de inyección de alta velocidad permite a los diseñadores integrar complejos salientes de montaje internos, aletas de enfriamiento profundas y canales de sellado intrincados directamente en el diseño del molde, eliminando virtualmente la necesidad de un perfilado secundario extenso. La verdadera capacidad de fabricación en este sector depende de un flujo de trabajo completo e integrado. Instalaciones como NINGBO CHIP MACHINERY CO., LTD. aproveche las calificaciones completas de evaluación ambiental para brindar un verdadero servicio integral: uniendo sin problemas el diseño y la fabricación de moldes, la fundición a alta presión, el mecanizado CNC de alta tolerancia y los tratamientos superficiales avanzados bajo un mismo techo de control de calidad.

Ingeniería de materiales: aleaciones de aluminio clave para armarios industriales

La selección de la composición específica de la aleación de aluminio determina el rendimiento físico, térmico y químico final de la carcasa. En la fabricación industrial global, tres grupos de aleaciones primarias dominan la producción de un carcasa de aluminio fundido a presión debido a su excelente moldeabilidad fluida y propiedades físicas post-solidificación:

• ADC12 (estándar japonés/aleación de silicio-cobre): Muy apreciado por su excepcional fluidez, lo que lo convierte en la mejor opción para recintos complejos y de paredes delgadas, como carcasas de motores y componentes complejos de bombas de aire. Ofrece un excelente equilibrio entre resistencia estructural y estabilidad dimensional.
• A380 (estándar de EE. UU./aleación de silicio y cobre): La aleación más especificada a nivel mundial para aplicaciones industriales generales. Ofrece una combinación superior de propiedades mecánicas, facilidad de mecanizado y alta conductividad térmica, muy utilizada en reguladores de gas de alta resistencia y componentes de equipos resistentes.
• AlSi9Cu3 (estándar europeo): Diseñado específicamente para soportar altas cargas térmicas y resistencia a la fatiga. Esta aleación está muy especificada en los sectores industriales y de automoción europeos para piezas expuestas a tensiones mecánicas elevadas y temperaturas operativas elevadas.

Para evaluar estas materias primas previo al procesamiento mecánico y acabado superficial, a continuación se detallan las características químicas y físicas:

Mecánica estructural y ventajas de rendimiento

Propiedades mecánicas y durabilidad

La integridad estructural de un carcasa de aluminio fundido a presión depende en gran medida de su composición metalúrgica y geometría interna especializada. Bajo altas presiones hidráulicas, la rápida solidificación del aluminio fundido crea una estructura de límite de grano fino y denso a lo largo de la piel exterior del componente. Esta densa capa exterior le da a la carcasa una resistencia a la tracción y un límite elástico excepcionales, lo que le permite soportar altas cargas estructurales e impactos mecánicos severos sin agrietarse.

Para maximizar esta durabilidad sin agregar peso innecesario, los ingenieros mecánicos integran nervaduras estructurales y transiciones precisas del espesor de la pared directamente en el diseño del gabinete. La ubicación estratégica de estas nervaduras de refuerzo distribuye las tensiones externas de manera uniforme por todo el marco, eliminando puntos de tensión concentrados y evitando la deformación estructural. Este diseño estructural especializado permite una ingeniería de precisión carcasa de aluminio fundido a presión para mantener su estabilidad dimensional incluso cuando se somete a continuas vibraciones industriales y altos impactos físicos.

Capacidades de disipación y gestión térmica

La gestión de cargas térmicas es un factor crítico para extender la vida útil de la electrónica interna y los conjuntos mecánicos de alta potencia. El aluminio posee una conductividad térmica inherente que oscila entre 96 y 110 W/m·K dependiendo de la aleación específica utilizada, lo que lo convierte en un carcasa de aluminio fundido un disipador de calor pasivo excepcionalmente eficiente.

En lugar de agregar disipadores de calor de cobre pesados ​​separados, diseños personalizados carcasa de aluminio fundido a presións Incorporan aletas de refrigeración profundas y aerodinámicas directamente en sus paredes exteriores. Este diseño integrado crea un camino perfecto para que el calor se transfiera desde los componentes internos directamente al aire exterior, lo que reduce significativamente la resistencia térmica. Para aplicaciones exigentes como carcasas de motores y bombas de aire de alta resistencia, esta eficiente disipación de calor evita que el calor se acumule en el interior, lo que garantiza un rendimiento constante durante un funcionamiento prolongado y continuo.

Compatibilidad electromagnética (EMC) y blindaje

En entornos industriales modernos llenos de sensores de alta frecuencia, redes inalámbricas y electrónica de potencia, las interferencias electromagnéticas (EMI) y las interferencias de radiofrecuencia (RFI) presentan desafíos constantes. un carcasa de aluminio fundido Proporciona un blindaje electromagnético natural incorporado debido a la conductividad eléctrica del metal.

La sólida carcasa de metal forma una jaula de Faraday altamente efectiva que bloquea la radiación electromagnética entrante y saliente. Este blindaje protege los componentes internos sensibles del ruido eléctrico externo y al mismo tiempo evita que el propio equipo emita señales que podrían alterar la maquinaria cercana. Para piezas de equipos de precisión y sistemas de control automatizados, utilizando un carcasa de aluminio fundido a presión Garantiza el estricto cumplimiento de las normas internacionales de EMC sin necesidad de costosos revestimientos conductores ni capas de blindaje adicionales.

Reducción de peso versus integridad estructural

La ingeniería industrial moderna se centra en gran medida en reducir el peso manteniendo al mismo tiempo la máxima resistencia de los componentes. En comparación con materiales tradicionales como el hierro fundido o la chapa de acero, el aluminio ofrece una relación resistencia-peso excepcional, proporcionando una durabilidad comparable con aproximadamente un tercio del peso.

Si bien los polímeros de ingeniería son más livianos, carecen del rendimiento térmico, la resistencia a los rayos UV y la robusta resistencia al impacto necesarios para la industria pesada. Al utilizar fundición a alta presión, un carcasa de aluminio fundido a presión Se puede fabricar con paredes delgadas y altamente optimizadas que reducen el uso de materia prima y al mismo tiempo mantienen la protección rígida necesaria para entornos de campo exigentes.

Aplicaciones intersectoriales y adaptación ambiental

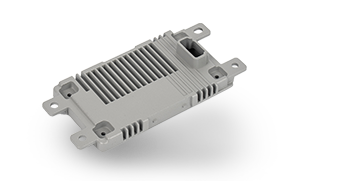

Sectores de automoción y movilidad eléctrica

La industria automotriz global exige componentes con una durabilidad excepcional, tolerancias estrictas y diseños livianos para maximizar la eficiencia del vehículo. En este sector, la precisión carcasa de aluminio fundido a presións Se utilizan ampliamente para proteger componentes críticos del tren motriz, unidades de control electrónico (ECU) e inversores de alto voltaje para vehículos eléctricos.

Debido a que estas carcasas se fabrican bajo estrictos sistemas de calidad como la certificación IATF 16949:2016, brindan la confiabilidad estructural extrema necesaria para soportar vibraciones continuas de la carretera, cambios rápidos de temperatura y posibles riesgos de impacto. La alta integridad estructural de un carcasa de aluminio fundido a presión Garantiza que los componentes electrónicos sensibles del automóvil permanezcan completamente aislados y operativos durante toda la vida útil del vehículo.

Automatización Industrial, Sensores e Instrumentación

En las fábricas automatizadas, la maquinaria de precisión depende de un flujo constante de datos provenientes de sensores, válvulas y unidades de control neumático. Un resistente carcasa de aluminio fundido es esencial para proteger estos delicados instrumentos de peligros comunes de fábrica, como escombros voladores, salpicaduras de aceite e impactos accidentales.

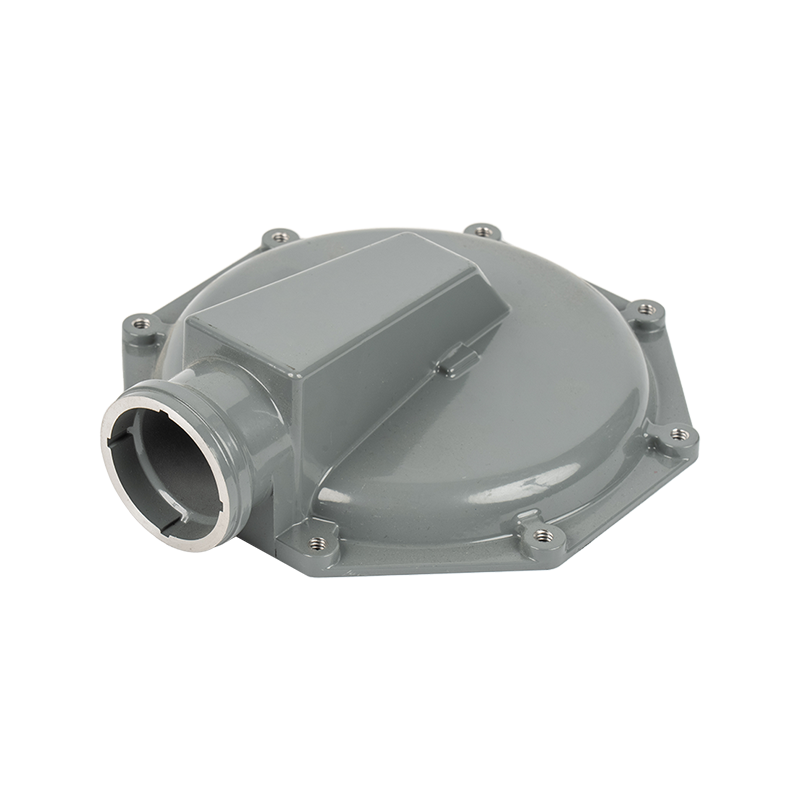

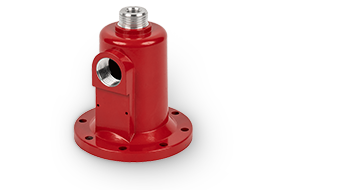

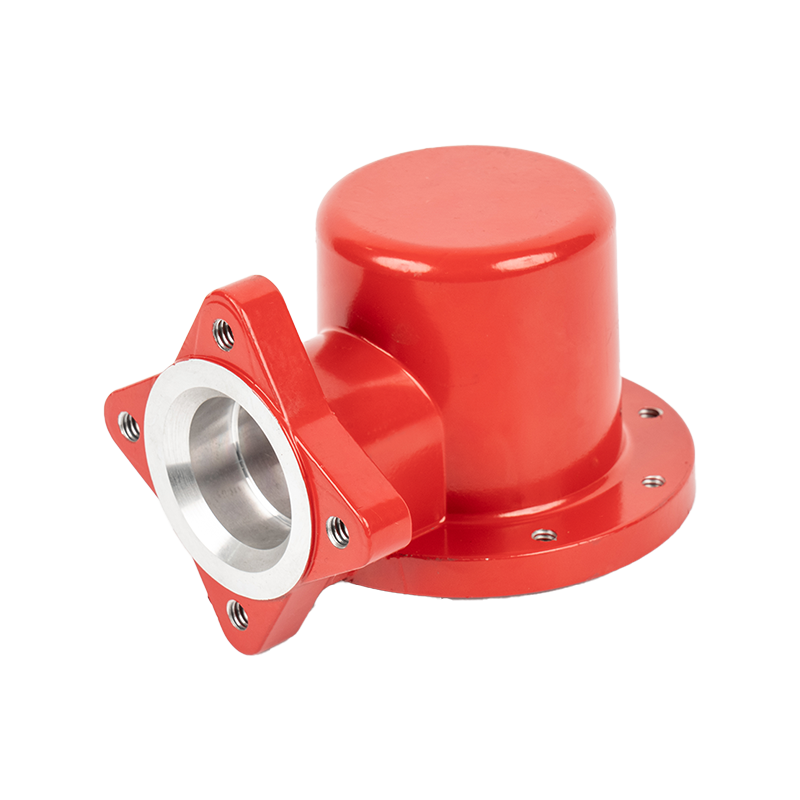

Este nivel de protección robusta es muy crítico para reguladores de gas de servicio pesado, piezas de equipos pesados ​​y bombas de aire de alta presión que operan en entornos de fabricación hostiles. Al utilizar un socio de fabricación de fuente única como NINGBO CHIP MACHINERY CO., LTD., los compradores industriales pueden obtener gabinetes personalizados que cuentan con caras de sellado mecanizadas con precisión y puntos de montaje internos especializados adaptados perfectamente a las especificaciones de sus equipos automatizados.

Telecomunicaciones e Infraestructura Exterior

El hardware de telecomunicaciones para exteriores, como las estaciones base 5G, las fuentes de alimentación remotas y los enrutadores para exteriores, se enfrenta a una exposición continua a condiciones climáticas impredecibles. Estas aplicaciones se basan en un carcasa de aluminio fundido a presión para cumplir un doble propósito: proporcionar una protección física sólida y actuar como un chasis de refrigeración de alto rendimiento.

Debido a que estos sistemas exteriores están expuestos a la luz solar directa y a pesadas cargas eléctricas internas, las aletas de enfriamiento del gabinete deben disipar el calor de manera eficiente para evitar fallas del sistema. Además, las estrictas tolerancias logradas mediante la fundición a alta presión permiten una integración perfecta de la junta, lo que garantiza que la carcasa cumpla con los estrictos estándares de protección de ingreso IP66 o IP67 para sellar la lluvia, el polvo y la humedad del aire.

Resiliencia ambiental y mitigación de la corrosión

Los recintos industriales se implementan con frecuencia en entornos hostiles, incluidos entornos marinos costeros, plantas de procesamiento de productos químicos y regiones tropicales de alta humedad. Las carcasas de acero o hierro sin tratar se oxidan rápidamente en estas condiciones, lo que provoca fallas estructurales catastróficas.

En contraste, un carcasa de aluminio fundido Forma naturalmente una fina capa protectora de óxido de aluminio cuando se expone al oxígeno, lo que le confiere una excelente resistencia natural a la corrosión. Cuando esta resistencia natural se combina con una selección específica de aleaciones y acabados superficiales avanzados, se obtiene una carcasa de aluminio fundido a presión Puede soportar décadas de exposición a niebla salina y productos químicos corrosivos sin ninguna degradación. Esta durabilidad ambiental a largo plazo lo convierte en la opción ideal para proyectos industriales internacionales donde el acceso al mantenimiento es difícil o costoso.

Fabricación avanzada, química de superficies y control de calidad

Postmecanizado CNC de precisión para tolerancias estrictas

Si bien la fundición a presión de alta presión moderna ofrece componentes increíblemente precisos con una forma casi neta, las aplicaciones industriales de alta precisión a menudo requieren tolerancias que van más allá de las capacidades de la fundición por sí sola. Las áreas críticas, como las ranuras de las juntas líquidas, los orificios de montaje roscados y las caras de contacto de los rodamientos, con frecuencia requieren una precisión submilimétrica.

Para lograr este nivel de precisión, la materia prima carcasa de aluminio fundido a presión se somete a un posmecanizado CNC secundario. La utilización de centros de mecanizado CNC multieje avanzados permite a los técnicos taladrar, roscar y fresar los componentes fundidos con extrema precisión, logrando tolerancias críticas inferiores a ±0,02 mm. Esta combinación precisa de fundición a presión de gran volumen y mecanizado CNC de alta tolerancia garantiza que cada gabinete encaje perfectamente en conjuntos industriales complejos.

Tecnologías de tratamiento y recubrimiento de superficies

Para maximizar la resistencia a la corrosión y satisfacer demandas estéticas específicas, se carcasa de aluminio fundido a presión normalmente se somete a tratamientos de superficie especializados según su entorno operativo. Estos tratamientos químicos y mecánicos transforman la superficie del metal en bruto en una barrera muy duradera:

• Anodizado: Un proceso electroquímico que espesa la capa de óxido natural del aluminio, creando una superficie excepcionalmente dura, resistente a la corrosión y no conductora.
• Recubrimiento en polvo: Un proceso electrostático avanzado en el que se aplica un polvo de polímero seco a la carcasa y se cura con calor. Esto crea un revestimiento exterior grueso y resistente a los impactos que ofrece una defensa UV superior para aplicaciones en exteriores.
• Conversión de cromato/Pasivación: Un proceso de inmersión química especializado que proporciona una excelente protección contra la corrosión a nivel básico y al mismo tiempo mantiene la conductividad eléctrica en toda la carcasa para fines de conexión a tierra.
• Recubrimiento electrónico (deposición electroforética): Un proceso de acabado de pintura líquida que utiliza corrientes eléctricas para aplicar una capa de imprimación uniforme y altamente resistente a la corrosión sobre cada contorno interno y externo de carcasas complejas.

Protocolos de pruebas de integridad y garantía de calidad

Para aplicaciones críticas en los sectores automotriz, aeroespacial y médico, un carcasa de aluminio fundido a presión debe pasar exhaustivos protocolos de inspección de calidad antes de ser autorizado para su entrega. Los compradores industriales requieren datos de rendimiento verificados para garantizar que no haya defectos estructurales ocultos que puedan causar fallas en el campo.

Para mantener estos estrictos estándares, instalaciones de fabricación avanzadas como NINGBO CHIP MACHINERY CO., LTD. ejecutar procesos completos de garantía de calidad dentro de sus centros de producción de 5.000 metros cuadrados bajo los marcos ISO 9001:2015. Se utiliza radiografía de rayos X industrial de alta resolución para inspeccionar la microestructura interna de las piezas fundidas, asegurando que estén libres de bolsas de aire internas o porosidad por contracción. Las máquinas de medición por coordenadas (CMM) avanzadas verifican todas las dimensiones críticas con respecto a los planos de ingeniería originales, mientras que las pruebas automatizadas de fugas de helio y de caída de presión de aire verifican los sellos de la carcasa para garantizar un rendimiento impermeable confiable con clasificación IP en el campo.

Preguntas frecuentes técnicas: conocimientos industriales e inteligencia del comprador

¿Cuál es la principal diferencia entre una carcasa de aluminio fundido estándar y una carcasa de aluminio fundido a presión?

La principal diferencia radica en cómo el metal fundido ingresa al molde. Un estándar carcasa de aluminio fundido Por lo general, se produce mediante fundición en arena o por gravedad, donde el aluminio fundido se vierte lentamente en un molde utilizando únicamente la gravedad natural. Este método es ideal para volúmenes de producción bajos o piezas masivas de paredes gruesas. Por el contrario, un carcasa de aluminio fundido a presión se fabrica mediante fundición a presión de alta presión (HPDC), donde se inyecta metal fundido en un molde de acero a velocidades y presiones extremas. Este proceso automatizado ofrece tolerancias mucho más estrictas, paredes más delgadas, superficies más lisas y una rentabilidad excepcional para tiradas de producción de gran volumen.

¿Qué grados de aleación de aluminio son los más adecuados para recintos con alto estrés térmico?

Para recintos que experimentan cargas térmicas intensas, se recomiendan encarecidamente aleaciones como AlSi9Cu3 y ADC12. AlSi9Cu3 es una aleación estándar europea diseñada específicamente para una alta estabilidad térmica y resistencia a la fatiga, lo que la convierte en la mejor opción para aplicaciones industriales y automotrices exigentes. ADC12 y A380 también ofrecen una excelente conductividad térmica (alrededor de 96 W/m·K), lo que proporciona una disipación de calor eficiente cuando se integran con aletas de refrigeración integradas.

¿Cómo afecta la porosidad a la integridad estructural de una carcasa de aluminio fundido a presión y cómo se controla?

La porosidad se refiere a burbujas de aire microscópicas o cavidades de contracción atrapadas dentro de las paredes de una pieza fundida. Si no se gestiona, la porosidad extensa puede debilitar la resistencia mecánica de la carcasa y arruinar su estanqueidad a la presión. Los fabricantes profesionales controlan esto mediante el uso de sistemas avanzados de fundición a presión asistidos por vacío, optimizando los canales de ventilación del molde y regulando meticulosamente las velocidades de inyección. Cada lote de producción también debe someterse a inspecciones periódicas con rayos X para garantizar que la microestructura interna sea densa y uniforme.

¿Puede una carcasa de aluminio fundido alcanzar grados de impermeabilidad IP67 o IP68?

Si, un carcasa de aluminio fundido puede alcanzar fácilmente las clasificaciones IP67 o IP68, siempre que se someta a un posmecanizado de precisión. La fundición a presión a alta presión puede formar canales de sellado complejos, pero se requiere mecanizado CNC para garantizar que las superficies de contacto sean perfectamente planas y lisas. Cuando estas ranuras mecanizadas con precisión están equipadas con juntas tóricas elastoméricas de alto rendimiento o juntas líquidas continuas, la carcasa se vuelve completamente hermética, evitando la entrada de agua o polvo bajo alta presión.

¿Cuáles son los costos de herramientas y los plazos de entrega típicos asociados con la producción de carcasas de aluminio fundido a presión?

Debido a que los moldes de fundición a presión se mecanizan a partir de aceros para herramientas premium ultraduros para soportar presiones extremas, la inversión inicial en herramientas es relativamente alta. El diseño, la fabricación y las pruebas de un molde personalizado pueden llevar entre 4 y 6 semanas. Sin embargo, una vez que la herramienta está completa, el proceso de producción es increíblemente rápido y altamente automatizado, lo que resulta en un costo por pieza muy bajo. Esto hace que la fundición a presión a alta presión sea la opción más económica para la fabricación de gran volumen y a largo plazo.

¿Por qué es necesario el posmecanizado de los componentes de fundición a presión si el proceso ya es muy preciso?

Aunque la fundición a alta presión produce excelentes formas casi netas, ciertos elementos de diseño no se pueden fundir directamente. Características como roscas de tornillos internas, orificios roscados profundos y asientos de rodamientos con tolerancias críticas inferiores a ±0,02 mm requieren un posmecanizado CNC de precisión. El mecanizado garantiza que las caras de contacto críticas sellen perfectamente y que las conexiones roscadas puedan soportar un alto par de montaje.

¿Cómo se compara el blindaje electromagnético (EMI/RFI) en carcasas de aluminio con carcasas de plástico con revestimientos conductores?

Una carcasa de aluminio proporciona un blindaje EMI/RFI a largo plazo muy superior y más confiable. Debido a que el aluminio es naturalmente conductor, forma una jaula de Faraday permanente y altamente efectiva. Los gabinetes de plástico requieren operaciones secundarias como pintura conductiva o metalización al vacío para lograr propiedades de blindaje. Con el tiempo, estos recubrimientos pueden pelarse, descascararse o degradarse debido a la expansión térmica y las vibraciones mecánicas, lo que compromete la integridad del blindaje. Carcasas de aluminio fundido a presión. eliminar completamente este riesgo.

¿Qué tratamientos de superficie ofrecen la mejor protección contra la niebla salina y la corrosión marina para carcasas de aluminio fundido para exteriores?

Para entornos marinos o costeros severos, la mejor protección es un tratamiento superficial multicapa. Esto comienza con un recubrimiento químico de conversión de cromato o sin cromo para pasivar la superficie del aluminio. A continuación, se aplica una imprimación electrorrevestida (E-coat) para garantizar una cobertura completa y uniforme, seguida de una capa duradera en polvo arquitectónico estabilizada contra los rayos UV. Este sistema multicapa puede soportar fácilmente más de 1000 horas de pruebas continuas de niebla salina ASTM B117 sin mostrar signos de formación de ampollas o corrosión.

¿Cómo se optimiza el espesor de la pared en una carcasa de aluminio fundido a presión para reducir el peso sin comprometer la resistencia?

Los ingenieros optimizan el espesor de la pared mediante el uso de software de análisis de elementos finitos (FEA) para simular tensiones del mundo real en la carcasa. En lugar de hacer que todas las paredes sean gruesas, el diseño utiliza paredes estructurales delgadas (que van desde 1,5 mm a 2,5 mm) reforzadas por una red de nervaduras internas y externas. Este enfoque garantiza que la resistencia se concentre exactamente donde se produce la tensión, lo que reduce significativamente el peso total y al mismo tiempo mantiene la integridad estructural rígida.

¿Cuál es la cantidad mínima de pedido (MOQ) típica requerida para un proyecto de vivienda de aluminio fundido a presión personalizado?

Debido al extenso tiempo de configuración, la optimización de la temperatura del molde y la calibración del material requeridas para las máquinas de fundición a presión de alta presión, la cantidad mínima de pedido generalmente oscila entre 1000 y 3000 piezas por ciclo de producción. Abastecerse de un proveedor integral que gestiona todo bajo un mismo techo, desde el diseño inicial del molde y la fundición a presión hasta el mecanizado CNC y el acabado de superficies, ayuda a los compradores a optimizar la eficiencia de la producción y reducir las barreras de costos generales para proyectos personalizados.
